Сколько форсунок нужно для парогенератора в бане, сауне, хамаме: полный расчёт

Знаете, что объединяет 8 из 10 владельцев домашних хамамов, с которыми я общался за последние три года? Все они жалуются на одно и то же: «В углу парилки холодно, а возле форсунки обжигает кожу».

Проблема не в плохом парогенераторе. Проблема в том, что при монтаже никто не рассчитал правильное количество и расположение форсунок. А ведь это критически важно — от этого зависит и комфорт, и ваша безопасность, и срок службы всего оборудования.

В этой статье я разберу по косточкам весь процесс расчёта: сколько форсунок ставить на 10, 15 или 20 кубометров хамама, как их грамотно распределить и каких ошибок избежать. Вы получите готовые таблицы расчёта, чек-лист монтажа и реальные кейсы из практики.

Дочитайте до конца — там я покажу схему, которая сэкономит вам минимум 50 000 рублей на переделках.

Когда я впервые приехал на объект к Михаилу (предприниматель из Подмосковья), он показал мне свой новенький хамам площадью 12 м³. Дорогой итальянский парогенератор на 9 кВт, мраморная отделка, подсветка… И одна-единственная форсунка в углу.

— Мне сказали, что для такого объёма хватит одной, — развёл руками Михаил.

Результат? Возле форсунки температура зашкаливала за 60°C, а в дальнем углу люди мёрзли при 38°C. Неравномерное распределение пара — типичная ошибка, которая возникает из-за неправильного расчёта количества точек подачи.

Что происходит при недостатке форсунок:

• Локальные перегревы — струя пара бьёт концентрированно, можно получить ожог
• Холодные зоны — в углах температура на 10-15°C ниже
• Конденсат на стенах — пар не успевает равномерно распределиться
• Перегрузка парогенератора — он работает на максимуме, быстрее изнашивается

При избытке форсунок тоже ничего хорошего: лишние паропроводы — это дополнительные теплопотери, точки конденсата и удорожание монтажа на 15-20%.

Сразу развею популярный миф: количество форсунок НЕ зависит напрямую от мощности парогенератора. Мощность определяет, сколько пара вы получите, а форсунки — как этот пар распределится.

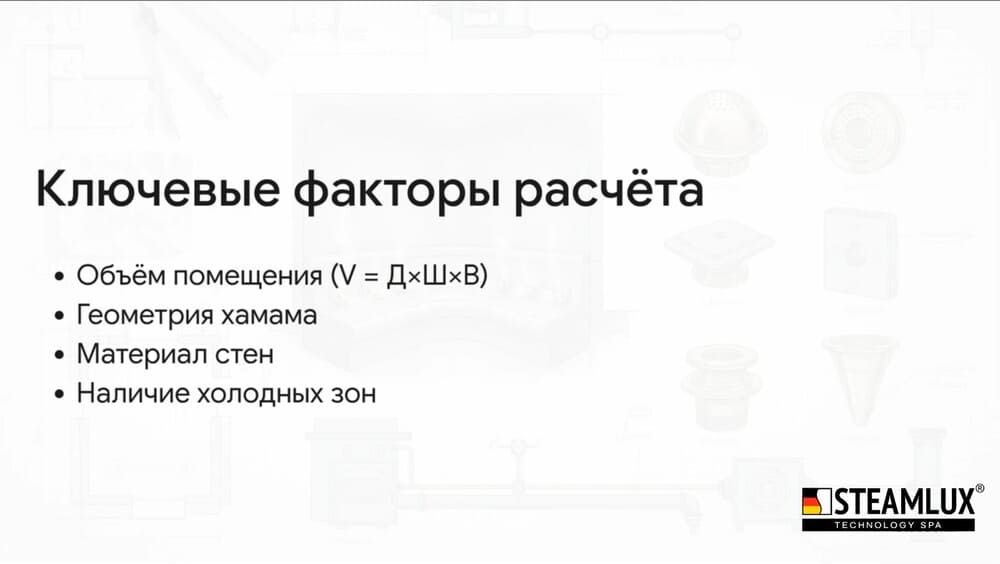

Основные факторы для расчёта:

1. Объём помещения (V)
Самый очевидный параметр. Стандартная формула: V = длина × ширина × высота (в метрах).

2. Геометрия хамама
Квадратная парилка 3×3 м и узкая 2×6 м при одинаковом объёме требуют разного количества форсунок. В вытянутых помещениях точек подачи нужно больше.

3. Материал стен

• Стекло и акрил (лёгкие материалы) — меньше теплопотерь
• Натуральный камень, мрамор — больше теплопотерь, нужна корректировка

4. Наличие холодных зон
Внешние стены, окна, двери — всё это «съедает» тепло. Возле таких участков желательна дополнительная форсунка.

Практическое правило (проверено на 50+ объектах):

Одна форсунка эффективно обслуживает зону радиусом 1,5-2 метра. Если расстояние от точки подачи пара до самой дальней стенки больше 2 метров — ставьте дополнительную форсунку.

Таблица расчёта количества форсунок в зависимости от объёма хамама

Ниже — таблица, которую я составил на основе норм производителей парогенераторов (Tylo, Helo, Harvia) и собственного опыта монтажа.

Важный нюанс: Если ваш хамам больше 25 м³, имеет смысл рассмотреть установку двух парогенераторов вместо одного мощного. Это даст более гибкое управление микроклиматом.

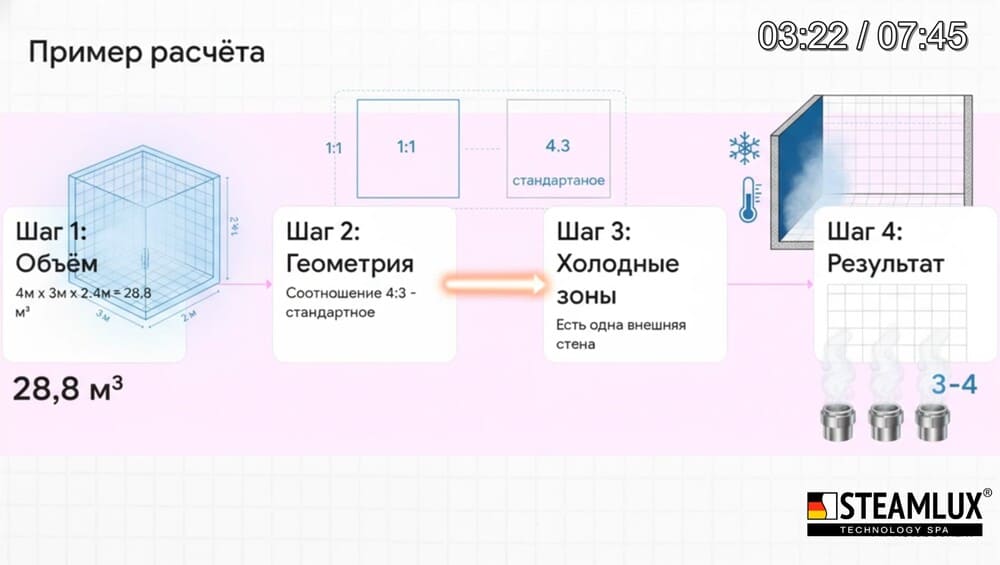

Давайте на конкретном примере разберём весь алгоритм. Возьмём типичный домашний хамам:

Исходные данные:

• Длина: 4 м
• Ширина: 3 м
• Высота: 2,4 м
• Одна стена внешняя (граничит с улицей)
• Материал отделки: керамическая плитка + мозаика

Шаг 1: Считаем объём

V = 4 × 3 × 2,4 = 28,8 м³. Округляем до 29 м³ для запаса.

Шаг 2: Оцениваем геометрию

Соотношение сторон: 4:3 = 1,33:1. Это стандартная геометрия, близкая к квадрату.

Шаг 3: Учитываем внешнюю стену

У нас есть холодная зона — это минус. По таблице для 29 м³ с внешней стеной рекомендуется 3-4 форсунки.

Шаг 4: Проверяем радиус действия

Максимальное расстояние от угла до угла по диагонали: √(4² + 3²) = 5 метров.

Если поставить 3 форсунки:

• Форсунка 1: в углу у внешней стены
• Форсунка 2: по центру длинной стены
• Форсунка 3: в противоположном углу

Радиус покрытия каждой — около 2 метров. Зоны перекрываются, холодных участков не будет.

Шаг 5: Финальное решение

Для этого хамама оптимально 3 форсунки. Четвёртую можно добавить, если планируются сеансы при температуре выше 50°C или если высота потолков больше 2,5 м.

Мало рассчитать количество — нужно ещё правильно разместить точки подачи пара. Вот что я вижу на 70% неправильно смонтированных объектов:

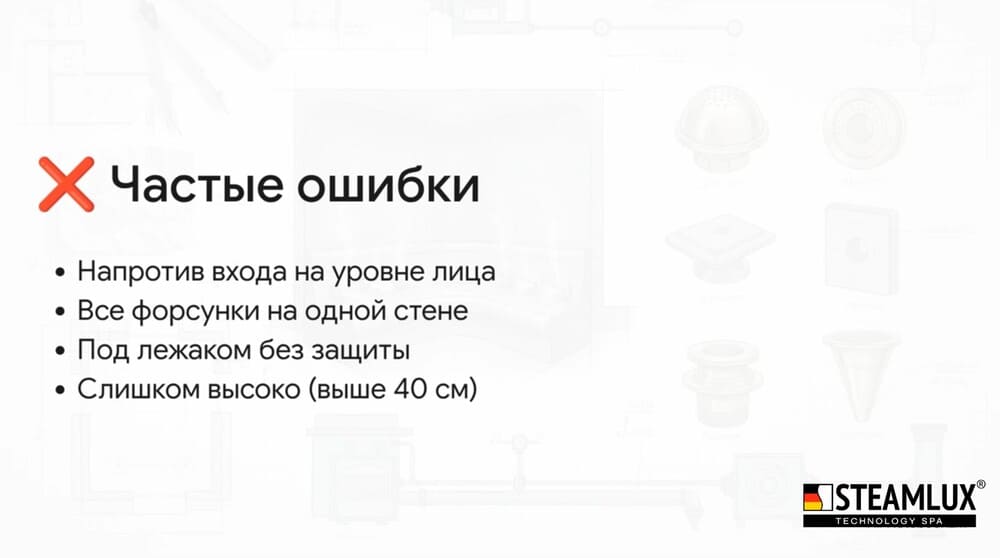

❌ Типичные ошибки размещения:

1. Форсунка напротив входа на уровне лица
2. Первое, что получает посетитель — струя горячего пара в лицо. Очень неприятно.
4. Все форсунки на одной стене
5. Пар не успевает распределиться, одна половина парилки перегрета.
7. Форсунка под лежаком без защиты
8. Удобное место, но опасное — рукой или ногой можно случайно задеть раскалённую решётку.
10. Слишком высокое расположение (выше 40 см от пола)
11. Пар лёгкий, он и так поднимается вверх. Форсунка на высоте — это гарантия холодного пола.

✅ Правильные принципы размещения:

Высота установки: 15-30 см от уровня пола (по СНиП и рекомендациям производителей).

Защита от прямого контакта: Форсунку утапливают в нишу, закрывают декоративной решёткой или монтируют под лежаком в специальном туннеле.

Распределение по периметру: В помещениях от 15 м³ форсунки лучше разнести по разным стенам, чтобы пар заполнял объём равномерно.

Направление струи: Идеально — вдоль стены или вниз под углом 30-45°. Никогда не направляйте струю в центр помещения или на зону отдыха.

Схема для хамама 15 м³ (3×2,5×2,4 м):

Вариант 1 (2 форсунки):

• Форсунка А: угол у входа, 20 см от пола, под скамьёй
• Форсунка Б: противоположная стена, 25 см от пола, в нише

Вариант 2 (3 форсунки — для максимального комфорта):

• Форсунка А: левый угол у входа
• Форсунка Б: центр дальней стены
• Форсунка В: правый угол у входа

• В варианте 2 получается эффект «окружения паром» — очень комфортно, температура стабильная в любой точке.

Не все форсунки одинаковы. От типа зависит характер распределения пара, уровень шума и безопасность.

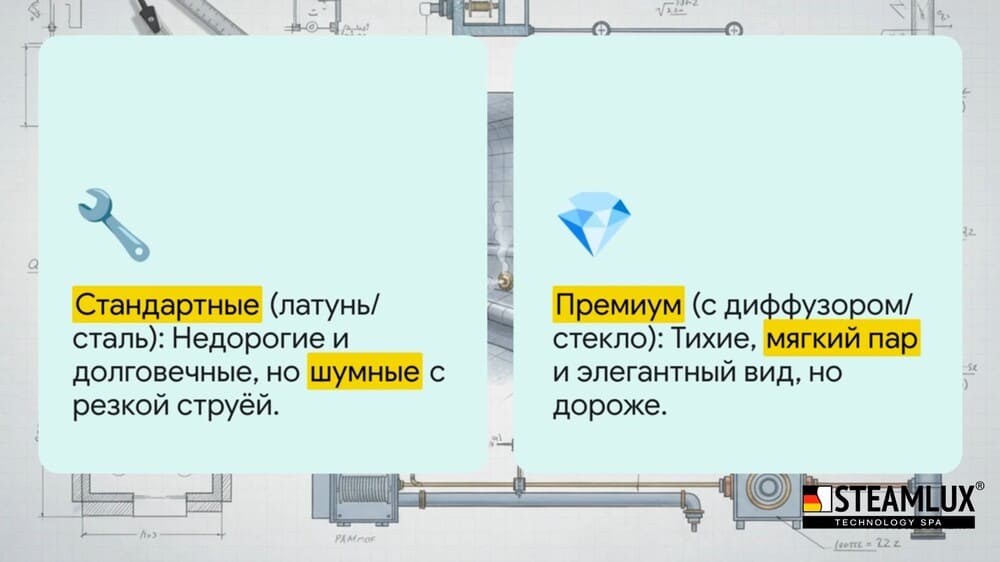

Основные типы форсунок:

1. Стандартные латунные/нержавеющие

Плюсы:

• Недорогие (от 2 500 руб.)
• Простой монтаж
• Долговечные (срок службы 10+ лет)

Минусы:

• Шумные (слышен звук выхода пара)
• Агрессивная струя — нужна защита

Где применять: Бюджетные домашние хамамы, технические помещения.

2. Форсунки с диффузором (рассеивателем)

Плюсы:

• Мягкая подача пара
• Тихая работа
• Равномерное заполнение объёма

Минусы:

• Дороже (от 5 000 руб.)
• Требуют регулярной чистки от накипи

Где применять: Коммерческие СПА, премиум-хамамы.

3. Стеклянные декоративные форсунки

Плюсы:

• Красивый внешний вид (трёхслойное закалённое стекло)
• Можно интегрировать подсветку
• Не нагреваются снаружи

Минусы:

• Высокая цена (от 12 000 руб.)
• Хрупкость при неаккуратном монтаже

Где применять: Дизайнерские проекты, бутик-отели.

Мой совет:

Для домашнего хамама берите форсунки из нержавейки с диффузором — оптимальное соотношение цены, качества и комфорта. В коммерческих проектах не экономьте, ставьте стеклянные или керамические — гости оценят.

Форсунки — это лишь конечная точка. От парогенератора до них нужно протянуть паропровод, и здесь тоже есть строгие правила.

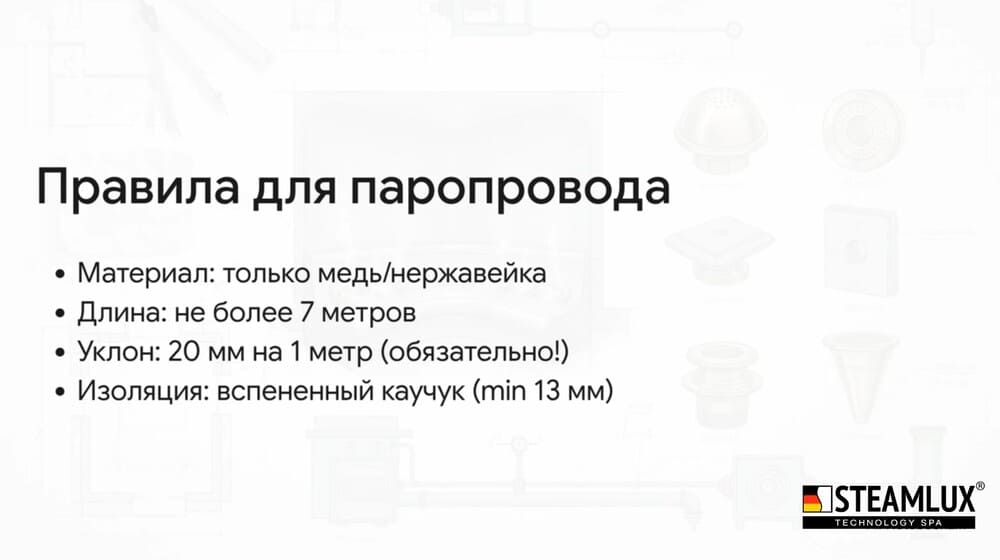

Критические параметры паропровода:

Максимальная длина: Не более 7 метров от парогенератора до форсунки. При большем расстоянии начинаются значительные теплопотери, конденсат скапливается в трубе.

Уклон: Обязательно! 20 мм на каждый метр длины в сторону от парогенератора. Это нужно, чтобы конденсат стекал обратно, а не застаивался в паропроводе.

Диаметр трубы: Стандарт — 22 мм (наружный диаметр). Для парогенераторов мощностью выше 12 кВт может потребоваться 28 мм.

Теплоизоляция: Обязательна! Используйте скорлупу из вспененного каучука толщиной минимум 13 мм. Без изоляции теряется до 30% тепла.

Частый вопрос: можно ли использовать одну трубу на несколько форсунок?

Да, можно сделать разветвление паропровода. Но важно:

• Основная труба должна быть большего диаметра (28 мм)
• Ответвления делаются через тройники
• Каждое ответвление — не длиннее 2 метров
• Все участки изолированы

Пример: парогенератор → основная труба 5 м → тройник → 2 ответвления по 1,5 м к двум форсункам.

Цифры — наше всё. Давайте посчитаем полную стоимость системы подачи пара для хамама 12 м³ (требуется 2 форсунки).

Важно: Это смета на среднем уровне материалов. Если выбирать премиум-форсунки (стеклянные) и золочёные решётки, цифра вырастет до 80-100 тысяч рублей.

Экономить на монтаже я не рекомендую. Переделка неправильно установленной системы обойдётся дороже, чем изначально нанять профессионалов.

Можно ли добавить форсунку, если хамам уже построен?

Да, это реально, но технически сложнее. Придётся вскрывать часть облицовки, прокладывать новый участок паропровода. По опыту, добавление одной форсунки в готовый хамам стоит на 40-50% дороже, чем монтаж при строительстве.

Нужно ли ставить отдельную форсунку для ароматерапии?

Необязательно, но желательно. Многие современные парогенераторы имеют встроенный отсек для эфирных масел, и аромат подаётся через обычные форсунки. Если же у вас старая модель, можно установить отдельную аромафорсунку с независимым подводом.

Что лучше: одна мощная форсунка или несколько слабых?

Всегда лучше несколько. Даже если объём небольшой, две форсунки малого диаметра дадут более равномерное распределение, чем одна мощная.

Какие форсунки безопасны для детей?

Ищите модели с защитой от ожогов — это либо стеклянные форсунки (они не нагреваются снаружи), либо металлические с двойным кожухом. Также обязательно утапливайте форсунку в нишу или под лежак, чтобы до неё нельзя было дотронуться случайно.

Можно ли использовать пластиковые трубы для паропровода?

Категорически нет! Температура пара — до 110°C, пластик расплавится. Используйте только медные или нержавеющие трубы.

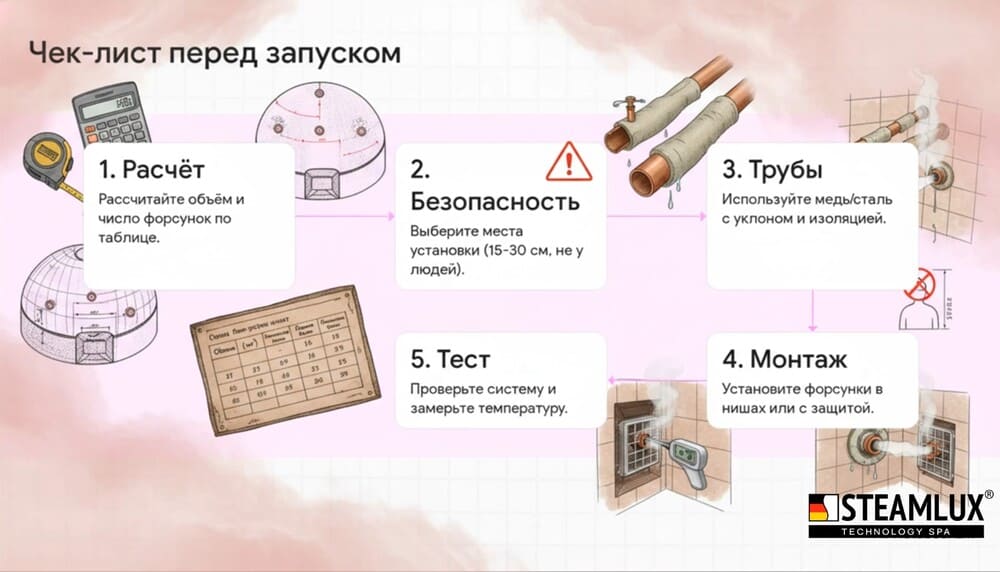

Сохраните эту памятку — она поможет проконтролировать работу монтажников или выполнить установку самостоятельно.

Подготовительный этап:

• Рассчитан объём хамама с учётом реальных размеров
• Определено количество форсунок по таблице
• Выбраны места установки (не напротив входа, не на уровне лица)
• Куплены форсунки с диффузором или защитой

Монтаж паропровода:

• Проложена медная/нержавеющая труба нужного диаметра
• Соблюдён уклон 20 мм на 1 метр длины
• Длина от парогенератора до форсунки не превышает 7 метров
• Вся труба обёрнута теплоизоляцией толщиной минимум 13 мм

Установка форсунок:

• Высота установки — 15-30 см от пола
• Форсунка утоплена в нишу или закрыта решёткой
• Струя направлена вдоль стены или вниз под углом
• Крепление надёжное, нет люфта

Тестирование:

• Включён парогенератор на 15 минут
• Проверено отсутствие конденсата в паропроводе
• Измерена температура в разных точках хамама (разброс не более 5°C)
• Нет посторонних звуков (свиста, бульканья)

Если все пункты отмечены — поздравляю, система установлена правильно!

Правильный расчёт количества форсунок для парогенератора в турецкой бане — это не ракетостроение, но требует внимания к деталям. Давайте резюмирую ключевые мысли:

✔ Одна форсунка обслуживает зону радиусом 1,5-2 метра — если ваш хамам больше, нужно несколько точек подачи пара.

✔ Для хамама 10-15 м³ оптимально 2 форсунки, для 15-20 м³ — 3 форсунки. Это золотой стандарт при классической геометрии помещения.

✔ Размещайте форсунки на высоте 15-30 см от пола, никогда не направляйте струю на людей и обязательно используйте защитные решётки.

✔ Не экономьте на паропроводе — медная труба с теплоизоляцией служит десятилетиями, а дешёвые аналоги потребуют замены через 2-3 года.

Что делать прямо сейчас?

Если вы на этапе проектирования — возьмите эту статью как шпаргалку и покажите своему монтажнику. Если хамам уже построен, но работает плохо — проверьте по чек-листу, что могло пойти не так.
