Какой кабель использовать для парогенератора для бани, сауны и хамама: полный гид по выбору и подключению

Знаете, что объединяет 70% пожаров в банях и саунах? Неправильно подобранная электропроводка. Когда парогенератор мощностью 9 кВт начинает работать через кабель, рассчитанный на 3 кВт, изоляция плавится за считанные минуты. Я видел последствия таких “экономий” — оплавленные щитки, обугленные стены, и это в лучшем случае.

В этой статье вы узнаете, какой кабель нужен для подключения парогенератора так, чтобы спать спокойно. Разберём все типы кабелей для бани, сауны и хамама, посчитаем точное сечение под вашу мощность и разложим по полочкам отличия между NYM, ВВГнг и РКГМ. Без воды, с конкретными цифрами и реальными примерами.

Дочитайте до конца — там чек-лист проверки монтажа, который можно распечатать и повесить в мастерской. А ещё я покажу, как сэкономить до 40% бюджета без ущерба для безопасности.

Перед тем как бежать в магазин, запомните базовые вещи. Они работают для любого типа помещения — будь то домашняя баня на даче или коммерческий хамам.

Парогенераторы бывают разными. Компактные модели на 3-4 кВт для домашней сауны и промышленные монстры на 18-24 кВт для хамамов. Универсального кабеля не существует.

Базовая формула расчёта:

• До 3 кВт (220В) — кабель 3×1,5 мм²
• 4-5 кВт (220В) — кабель 3×2,5 мм²
• 6-9 кВт (220В/380В) — кабель 5×2,5 мм² или 3×4 мм²
• 10-15 кВт (380В) — кабель 5×4 мм²
• Свыше 15 кВт (380В) — кабель 5×6 мм² и выше

Важный момент: это минимальные значения для медного кабеля. Если длина трассы больше 20 метров, добавляйте запас 20-30% по сечению.

В парилке температура достигает 90-110°C, влажность — под 100%. Обычный ВВГ начинает деградировать уже при 70°C. По моему опыту, через 2-3 года эксплуатации изоляция становится хрупкой, как сухарь.

Что происходит с неподходящим кабелем во влажной среде:

• Изоляция впитывает влагу → снижается сопротивление
• Нагрев провода ускоряется → изоляция плавится
• Появляются микротрещины → токи утечки
• Финал — короткое замыкание или пожар

Правила устройства электроустановок (ПУЭ 7 издание, раздел 7.1.47) прямо требуют: во влажных помещениях использовать кабели с изоляцией, устойчивой к воздействию воды и температуры. Если пожарный инспектор найдёт нарушение — штраф от 20 000 рублей для физлиц, до 200 000 для ИП.

Совет от практика: Фотографируйте все этапы монтажа, сохраняйте сертификаты на кабели. Это сэкономит нервы при проверках.

Разберём четыре основных варианта, которые реально работают в условиях высокой влажности и температуры.

NYM (NYM-J) — немецкий стандарт надёжности

Характеристики:

• Температурный диапазон: -40°C до +70°C
• Влагостойкая изоляция из ПВХ
• Двойная оболочка (жилы + общая)
• Не распространяет горение

Где использовать:
Отлично подходит для прокладки вне парилки — от щитка до технического помещения, где стоит парогенератор. В самой парной не рекомендую, температура +70°C — это его предел.

Плюсы: Доступная цена (150-200 руб/метр для 3×2,5), легко найти в магазинах, простой монтаж.
Минусы: Боится ультрафиолета, жёсткий (сложно гнуть в узких местах), не для высоких температур.

ВВГнг-LS — российская классика

Характеристики:

• Температурный диапазон: -50°C до +50°C (рабочая)
• Изоляция ПВХ, не поддерживает горение
• При пожаре выделяет мало дыма (LS — Low Smoke)
• Медные жилы, класс гибкости 1-2

Где использовать:
Для подключения парогенератора в техническом помещении, где температура не превышает +40°C. Это кабель для “холодной” части схемы.

Важно: Существует модификация ВВГнг(А)-FRLS — с огнестойкой изоляцией. Она дороже на 30%, но обязательна для коммерческих объектов (требование СП 256.1325800.2016).

Цена вопроса: 120-180 руб/метр для сечения 3×2,5 мм².

РКГМ — резиновый боец для экстрима

Характеристики:

• Температурный диапазон: -60°C до +180°C 🔥
• Кремнийорганическая резиновая изоляция
• Гибкий (класс 5-6), удобен для сложной прокладки
• Стоек к влаге, маслам, грибкам

Где использовать:
Это единственный кабель, который можно вести прямо в парилку, монтировать рядом с каменкой или в зоне прямого попадания пара. Выдерживает кратковременный нагрев до +200°C.

Реальный кейс:
Подключал парогенератор Tylo мощностью 12 кВт в коммерческой сауне. Заказчик хотел сэкономить, купил ВВГнг. Через 8 месяцев кабель начал оплавляться возле входа в парилку (там температура +85°C). Переделали на РКГМ 5×4 мм² — работает 4 года без нареканий.
Минусы: Дорого (450-600 руб/метр), нужны специальные наконечники для опрессовки, не везде есть в продаже.

ПВКВ, OLFLEX HEAT — специализированные решения

Это кабели для промышленного оборудования с термостойкой изоляцией (до +105-125°C). Используют на крупных объектах — аквапарках, спа-комплексах.

Когда нужны:

• Мощность парогенератора свыше 20 кВт
• Расстояние от щитка до оборудования больше 50 метров
• Требования проекта с повышенными нормами безопасности

Для частной бани — избыточно. Но если бюджет позволяет и хотите сделать “на века”, вариант хороший.

Сейчас самое важное. Неправильное сечение — причина 90% проблем с электропроводкой парогенераторов.

Формула расчёта для однофазной сети (220В)

Шаг 1: Узнайте мощность парогенератора (в паспорте или на шильдике)

Шаг 2: Рассчитайте ток по формуле:

I = P / (U × cos φ)

Где:

• P — мощность в ваттах (например, 6000 Вт)
• U — напряжение (220 В)
• cos φ — коэффициент мощности (для ТЭНов = 0,95-0,98, берём 0,95)

Пример: 6000 / (220 × 0,95) = 28,7 Ампер

Шаг 3: Добавьте запас 20%:

28,7 × 1,2 = 34,4 А

Шаг 4: Смотрим таблицу допустимых токов для медных кабелей (ПУЭ, табл. 1.3.4):

Формула для трёхфазной сети (380В)

Для мощных парогенераторов (от 9 кВт) используют трёхфазное подключение.

I = P / (√3 × U × cos φ)

Пример: парогенератор 12 кВт

12000 / (1,73 × 380 × 0,95) = 19,2 А. С запасом 20%: 23 А

По таблице ПУЭ: достаточно 2,5 мм² для каждой фазы, но рекомендую 4 мм² (запас на будущее).

Поправки на длину и температуру

Если кабель идёт дольше 20 метров, сопротивление провода вносит дополнительные потери. Для каждых 10 метров сверх нормы добавляйте 10% к сечению.

Для температур выше +30°C в помещении прокладки применяют понижающие коэффициенты (ПУЭ, табл. 1.3.3):

• +40°C → коэффициент 0,88
• +50°C → коэффициент 0,79

Пересчитываем допустимый ток: 35 А × 0,88 = 30,8 А

Значит, при температуре +40°C кабель 4 мм² выдержит только 30 А, а не 35 А.

Правильная схема — это не только кабель, но и защитная автоматика.

Базовая схема для парогенератора 220В (до 7 кВт)

Вводной автомат (дом) → УЗО 40А, 30мА → Автомат 25-32А → Кабель NYM 3×4 мм² (до тех.помещения) → Кабель РКГМ 3×4 мм² (в парилку, если нужно) → Парогенератор

Обязательные элементы:

1. УЗО (устройство защитного отключения) — защита от токов утечки (30 мА для влажных помещений)
2. Автоматический выключатель — защита от перегрузки и КЗ (выбирать по току: 25А для 4 мм², 32А для 6 мм²)
3. Заземление — обязательно, ни в коем случае не “зануление”!

Схема для трёхфазного парогенератора (9-15 кВт)

Вводной автомат 3P → УЗО 40А, 30мА, 4P → Автомат 3P 25А → Кабель NYM 5×2,5 мм² или ВВГнг 5×4 мм² → Парогенератор

Важно: для трёхфазной сети используется 5-жильный кабель:

• 3 фазы (L1, L2, L3)
• 1 ноль (N)
• 1 земля (PE)

Частые ошибки при монтаже

❌ Ошибка №1: Экономия на УЗО
Многие ставят только автомат, пропуская УЗО. Это опасно! Во влажных помещениях УЗО спасает жизни.

❌ Ошибка №2: Подключение к общей линии
Парогенератор “висит” на одном автомате с освещением и розетками. При включении парогенератора свет тухнет. Нужна отдельная выделенная линия.

❌ Ошибка №3: Алюминиевый кабель
Алюминий окисляется во влажной среде, соединения греются. Только медь!

❌ Ошибка №4: Скрутки вместо клеммников
В распределительных коробках делают скрутки. Через год контакт ослабевает → нагрев → пожар. Используйте клеммники WAGO или опрессовку гильзами.

У каждого типа помещения свои нюансы.

Баня (русская парная)

Условия: Температура до +90°C, влажность 60-70%, периодическое использование

Решение:

• Щиток и парогенератор — в предбаннике (там +25-30°C)
• Кабель от щитка до парогенератора — NYM 3×4 мм² в гофре по стене
• Если нужно вести кабель через парилку (к управлению, датчикам) — только РКГМ в металлорукаве

Лайфхак: Прокладывайте кабель ближе к полу (там прохладнее) и через углы (короче путь).

Сауна (финская)

Условия: Температура до +110°C, низкая влажность (10-20%), частое использование

Решение:

• Парогенератор обычно стоит снаружи, в сауне только управление и датчики
• Для силового кабеля: NYM или ВВГнг, если он идёт вне сауны
• Для кабеля управления в сауне: РКГМ или ПРКС (до +170°C)

Внимание: В сауне сухой жар, влага не главная проблема. Температура — вот что убивает изоляцию.

Хамам (турецкая баня)

Условия: Температура +45-55°C, влажность 100%, постоянная работа пара

Решение:

• Парогенератор мощный (12-18 кВт), трёхфазное подключение
• Кабель: ВВГнг-LS 5×4 мм² от щитка до генератора (если он в тех.помещении)
• Все кабели в хамаме — только в герметичных пластиковых трубах или металлорукавах
• Распределительные коробки — с классом защиты IP65

Критично: В хамаме постоянный конденсат. Все соединения должны быть в герметичных боксах.

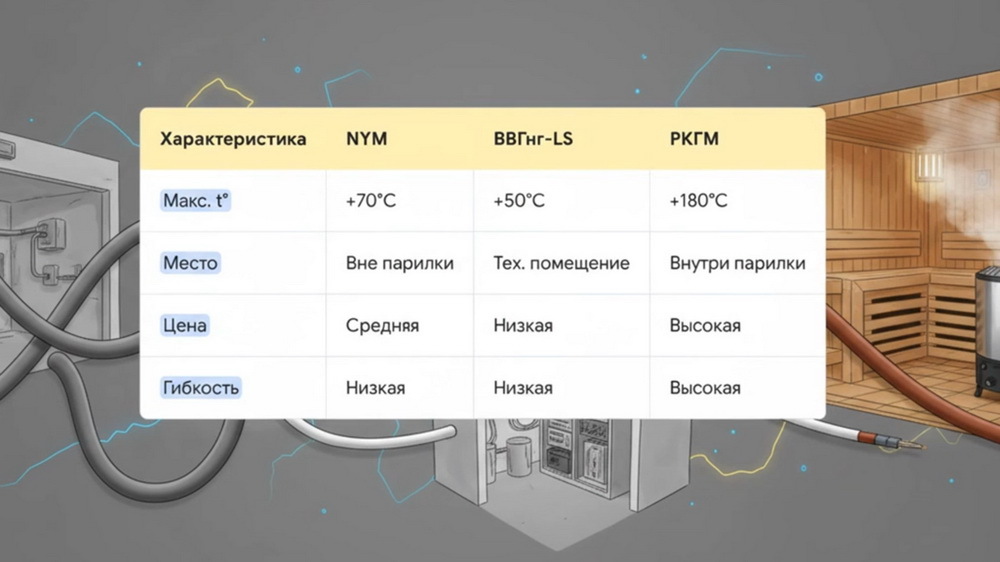

Составил таблицу, чтобы сравнить варианты по ключевым параметрам:

Можно ли использовать алюминиевый кабель для парогенератора?

Категорически не рекомендую. Алюминий имеет в 1,7 раза большее сопротивление, чем медь. При тех же токах он греется сильнее. Во влажной среде алюминий быстро окисляется, контакты становятся ненадёжными. ПУЭ (п. 7.1.34) требует медные проводники для групповых линий в жилых зданиях.

Какой кабель лучше: NYM или ВВГнг?

Для сухих технических помещений (где стоит парогенератор) оба варианта хороши. NYM имеет двойную изоляцию и круглое сечение — удобнее монтировать. ВВГнг дешевле и имеет плоскую форму — проще прятать в штробы. По надёжности они сопоставимы. Лично я предпочитаю NYM за удобство работы.

Нужно ли вести отдельный кабель для управления парогенератором?

Зависит от модели. Большинство современных парогенераторов имеют встроенную панель управления, которая питается от того же силового кабеля. Если у вас выносной пульт управления, для него нужен отдельный слаботочный кабель (обычно идёт в комплекте). Прокладывайте его на расстоянии минимум 20 см от силового.

Можно ли подключить парогенератор к существующей розетке?

Теоретически да, если мощность парогенератора до 3,5 кВт, а розетка подключена кабелем 3×2,5 мм² через автомат 16А. Но это временное решение. Правильно — вести выделенную линию напрямую от щитка. Розетка — это дополнительная точка контакта, которая греется под нагрузкой.

Как часто нужно менять кабель в бане?

При правильном выборе и монтаже кабель служит 20-30 лет. Но рекомендую визуальный осмотр раз в 2-3 года:

• Нет ли потемнения изоляции
• Не оплавились ли участки возле щитка и парогенератора
• Держится ли крепление кабеля

Если парогенератор эксплуатируется интенсивно (коммерческая баня), профилактика — ежегодно.

Распечатайте этот список и повесьте в мастерской. Проверяйте каждый пункт после монтажа.

Электрическая часть

• Сечение кабеля соответствует мощности (по таблицам ПУЭ)
• Установлено УЗО на 30 мА
• Установлен автомат нужного номинала
• Все соединения выполнены клеммниками/опрессовкой (не скрутками)
• Заземление подключено к контуру (сопротивление < 4 Ом)
• Изоляция кабеля без повреждений
• Кабель проложен в гофре/металлорукаве

Механическая часть

• Кабель закреплён через каждые 40-50 см
• Нет провисаний и натяжений
• Проходы через стены выполнены в гильзах
• Радиус изгибов не меньше 10 диаметров кабеля
• Распределительные коробки закрыты крышками

Пожарная безопасность

• Кабель проходит на расстоянии > 5 см от горючих материалов
• В местах прохода через деревянные стены установлены металлические гильзы
• Использован кабель с индексом “нг” (не горючий)
• Рядом со щитком есть огнетушитель

Функциональная проверка

• Мегаомметром проверено сопротивление изоляции (> 0,5 МОм)
• При включении УЗО не срабатывает
• Парогенератор запускается и выходит на рабочий режим
• Кабель при работе нагревается не более +40°C (проверить тепловизором или рукой)
• Нет запаха горелой изоляции

Делюсь реальными кейсами из практики. Чужие грабли — лучший учитель.

Случай №1: “Сэкономили на УЗО — потеряли парогенератор”

Клиент построил баню, подключил парогенератор Helo 9 кВт (240 000 рублей). Электрик поставил только автомат, без УЗО. Через полгода из-за повреждения изоляции фаза “ушла” на корпус. Парогенератор продолжал работать, но бил током через металлическую дверь. В итоге — короткое замыкание, сгорела плата управления (ремонт 80 000 руб).
УЗО стоит 2 500 рублей. Оно бы отключило питание в первую же секунду утечки. Экономия в 2500 вылилась в 80 000 потерь.

Случай №2: “Не тот кабель — переделка через год”

Строители подключили парогенератор 6 кВт через обычный ВВГ 3×2,5 мм², проложили часть трассы через парилку. Через год изоляция потрескалась (температура там доходила до +95°C). Пришлось разбирать обшивку, менять на РКГМ. Стоимость переделки — 45 000 руб (работа + материалы). Правильный кабель изначально обошёлся бы в +8 000 к смете.

Случай №3: “Забыли про длину кабеля”

Парогенератор 7 кВт подключили кабелем 3×2,5 мм² (по расчёту достаточно). Но не учли, что от щитка до бани 60 метров. При такой длине падение напряжения составило 18 вольт. Парогенератор выдавал только 80% мощности, не прогревал парную. Пришлось менять на 3×4 мм². Потеряли неделю и 15 000 рублей.
Мораль: Длинные трассы — это всегда сечение с запасом.

Для максимальной безопасности установите дополнительные устройства.

Реле контроля напряжения (РКН)

Защищает от скачков напряжения в сети. Если напряжение упадёт ниже 180В или поднимется выше 250В — реле отключит линию парогенератора. Стоит 1 500-3 000 руб, устанавливается в щиток за 10 минут.

Зачем нужно: В сельской местности перепады напряжения — норма жизни. Парогенератор чувствителен к этому, электроника может выйти из строя.

Тепловое реле (для трёхфазных парогенераторов)

Контролирует температуру обмоток. При перегреве отключает питание. Особенно актуально для мощных установок 15+ кВт.

Датчики протечки воды

Ставятся на пол возле парогенератора. Если вода попадёт на электрику (например, прорвёт шланг подачи воды), датчик даст сигнал на отключение. Стоимость комплекта: 4 000-7 000 руб.

Обязательная защита
✅ УЗО 30 мА
✅ Автомат (номинал по току)
✅ Заземление (сопротивление < 4 Ом)

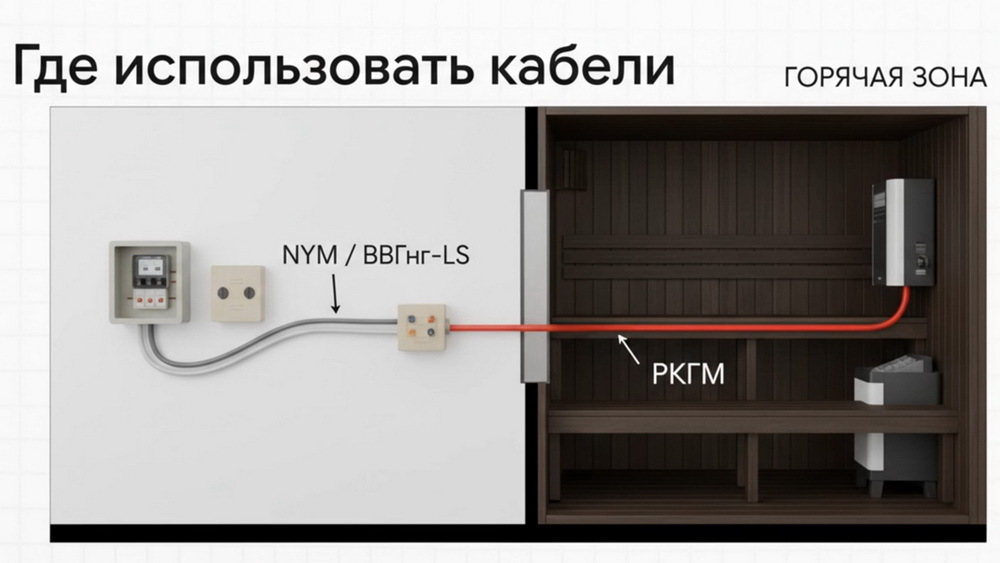

Где какой кабель
🔹 Вне парной (щиток → техпомещение): NYM, ВВГнг-LS
🔹 В парной (высокая температура): РКГМ, ПВКВ
🔹 Хамам (100% влажность): герметичные короба + ВВГнг-LS или РКГМ

Главные ошибки
❌ Экономия на УЗО
❌ Неправильное сечение
❌ Прокладка обычного кабеля в парилке
❌ Скрутки вместо клеммников
❌ Подключение к общей линии

Выбор кабеля для парогенератора — задача, которую нельзя решить по принципу “и так сойдёт”. Слишком высоки ставки: пожар, поражение током, выход оборудования из строя. Но если разобраться в параметрах и следовать нормативам, всё становится понятным.

Три главных принципа, которые я вынес из 10 лет работы с банями и саунами:

1. Сечение с запасом — лучше переплатить 3 000 за более толстый кабель, чем потерять 200 000 на новом парогенераторе
2. Правильная изоляция — NYM для холодных зон, РКГМ для горячих. Это правило без исключений
3. Защитная автоматика — УЗО обязательно, остальное по бюджету

Теперь у вас есть вся информация для правильного выбора.
