Паропровод для парогенератора: полный гид по выбору и монтажу

Знаете, что объединяет 70% неудачных установок парогенераторов? Нет, дело не в самом оборудовании. Проблема кроется в паропроводе — тех самых трубах, которые многие считают «второстепенной деталью». А потом приходится вскрывать стены, переделывать изоляцию и выбрасывать на ветер минимум 80-100 тысяч рублей.

После прочтения этой статьи вы будете точно знать: какой паропровод нужен именно для вашего проекта, как рассчитать диаметр под конкретную мощность парогенератора, почему медная труба для парогенератора в хамам — не единственный (и не всегда оптимальный) вариант, и как избежать типичных ошибок при монтаже.

Я собрал в одном материале опыт десятков реализованных проектов, нормативы производителей и честные советы практикующих мастеров. Здесь нет воды — только конкретные решения, схемы и чек-листы. Дочитайте до конца: в финале вас ждёт готовый алгоритм выбора паропровода под любой бюджет и задачу.

Давайте сразу развеем опасное заблуждение: паропровод — это не водопроводная труба, по которой идёт «просто горячий пар». Здесь температура доходит до 110-140°C, давление — до 4-6 бар, а конденсат образуется постоянно. Если выбрать материал неправильно, начинается цепная реакция проблем.

Что происходит при ошибках в выборе паропровода:

1. Коррозия и отложения

Обычная стальная труба без защитного покрытия проживёт в условиях парогенератора от силы 2-3 года. Ржавчина попадает в форсунки, забивает их — и вот вы уже вызываете мастера за 15 000 рублей на прочистку. А через год история повторяется.

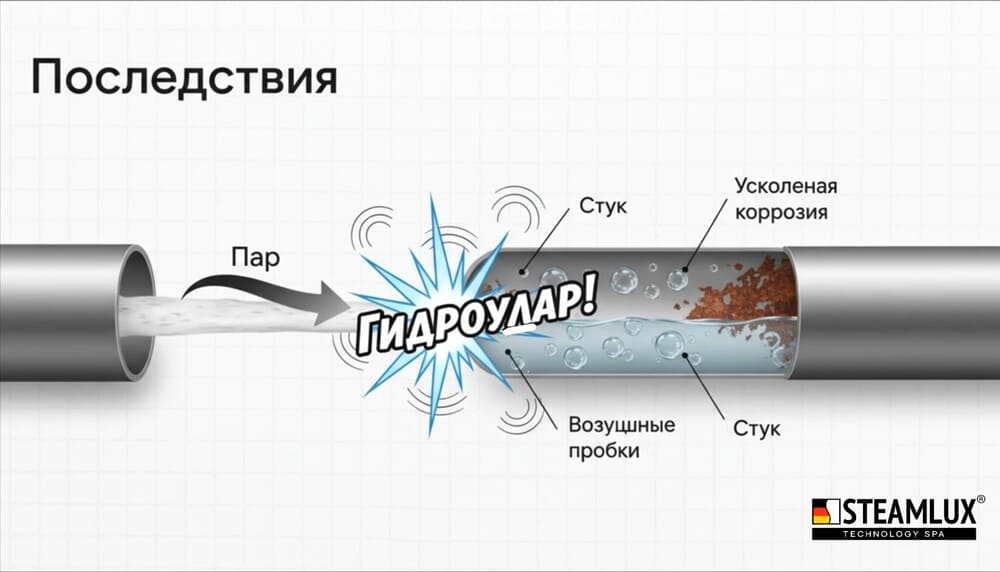

2. Конденсат превращается в «гидроудар»

Неправильный уклон паропровода = скопление конденсата = характерный стук в трубах при включении парогенератора. В худшем случае — разрыв соединений и затопление парной.

3. Теплопотери и недостаток пара

Неизолированный паропровод теряет до 30-40% тепловой энергии. Парогенератор работает на износ, счета за электричество растут, а пар в парную поступает вялый и недостаточно горячий.

4. Шум и вибрация

Дешёвые фитинги, отсутствие компенсаторов температурного расширения — и ваш «оазис релакса» превращается в источник грохота и дребезжания.

Из практики: В одном московском SPA-салоне установили обычную нержавеющую трубу «пищевую нержавейку AISI 304». Через 8 месяцев пар стал идти с запахом металла — коррозия под действием конденсата. Замена обошлась в 120 000 рублей с учётом простоя бизнеса.

Что на самом деле требуется от паропровода:

• Коррозионная стойкость к влажному пару и конденсату
• Термостабильность без деформации при перепадах температур
• Гладкая внутренняя поверхность для минимального сопротивления потоку
• Герметичность соединений при давлении до 6 бар
• Возможность надёжной теплоизоляции по всей длине

Теперь, когда мы понимаем серьёзность вопроса, разберём конкретные материалы и решения.

Рынок предлагает 4 основных варианта для обустройства паропровода. У каждого — свои плюсы, минусы и сценарии применения. Я свёл все данные в таблицу, чтобы вам не пришлось перелопачивать десятки форумов.

Моя личная рекомендация по выбору:

Для домашней бани/сауны (парогенератор до 12 кВт):

Медная труба диаметром 18-22 мм — оптимальный выбор по соотношению цена/надёжность. Да, медь дороже полипропилена в 5-7 раз, но переделка обойдётся ещё дороже.

Для хамама с ароматерапией:

Только нержавеющая сталь AISI 316L. Эфирные масла и добавки агрессивны даже к меди. Видел случай, когда лимонное масло за год «съело» медный паропровод изнутри.

Для коммерческих объектов (гостиницы, SPA):

Нержавейка или медь с профессиональным монтажом. Тут речь о репутации и безопасности клиентов — экономия неуместна.

Категорически НЕ рекомендую полипропилен, даже армированный. Производители парогенераторов (Tylo, Harvia) прямо пишут в инструкциях: «PPR — на ваш страх и риск». Температура пара на выходе из генератора — 105-120°C, что уже на пределе для полипропилена.

Здесь начинается самое интересное. Многие делают выбор «на глаз» или по совету продавца-консультанта в магазине сантехники. Результат предсказуем: либо недостаток пара, либо избыточное давление и шум.

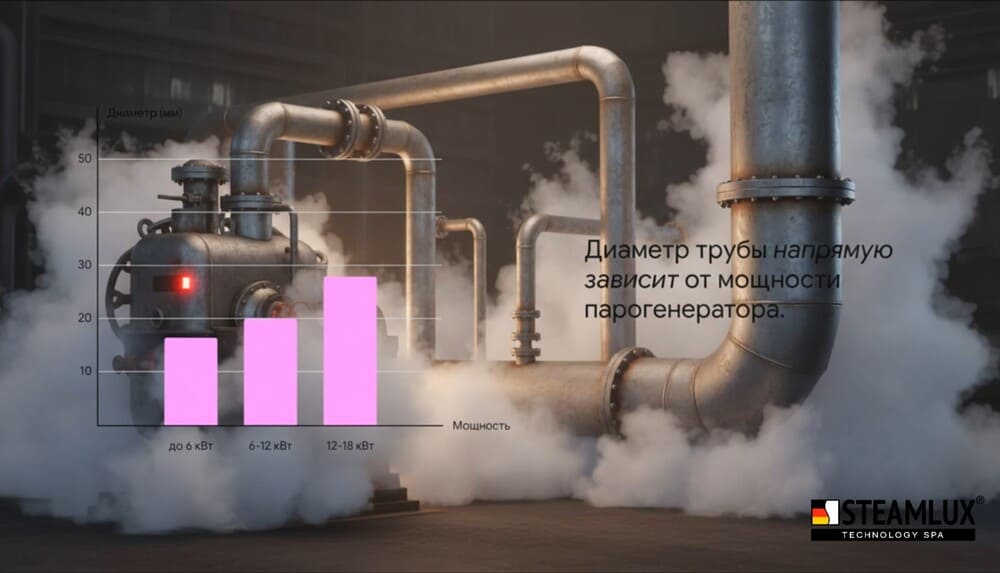

Как правильно рассчитать диаметр паропровода:

Основной параметр — мощность парогенератора. Есть простая формула, которой пользуются проектировщики:

• Парогенератор до 6 кВт → диаметр трубы 15 мм (наружный 18 мм у меди)
• От 6 до 12 кВт → диаметр 18-22 мм (стандарт для большинства домашних проектов)
• От 12 до 24 кВт → диаметр 28-35 мм
• Свыше 24 кВт (коммерческие объекты) → 35-42 мм + расчёт по таблицам пропускной способности

Важный нюанс: это внутренний диаметр. У медной трубы 22 мм наружный диаметр, внутренний — около 20 мм. У нержавейки с толщиной стенки 1,5 мм — внутренний диаметр 19 мм.

Почему диаметр 22 мм стал стандартом для домашних бань:

1. Золотая середина по скорости пара: не слишком быстро (нет шума), не медленно (пар доходит горячим)
2. Доступность фитингов: в любом магазине есть медные или нержавеющие отводы, тройники, муфты на 22 мм
3. Запас по мощности: если решите позже поставить более мощный парогенератор, не придётся менять всю систему
4. Удобство изоляции: под эту толщину выпускается большинство теплоизоляционных оболочек

Проверено на практике: В банях площадью 4-8 м³ (стандартная домашняя парная) паропровод 22 мм справляется с парогенераторами мощностью до 15 кВт без каких-либо проблем.

Таблица соответствия диаметра и мощности:

Критичный момент: если длина паропровода превышает рекомендованную, увеличьте диаметр на один размер. Например, для 9 кВт и трассы 10 метров берите не 22 мм, а 28 мм.

Другие важные параметры паропровода:

Уклон трубы:

Обязательный уклон 3-5° в сторону парогенератора. Конденсат должен стекать обратно в дренажную систему, а не скапливаться в трубе. Это примерно 5-8 мм на каждый метр длины.

Толщина стенки:

• Медь: 1,0-1,5 мм (оптимально 1,2 мм)
• Нержавейка: 1,5-2,0 мм (для давления до 6 бар)

Длина паропровода:

Чем короче — тем лучше. Каждый метр трассы = теплопотери + место для скопления конденсата. Идеал — не более 5-6 метров от парогенератора до форсунок в парной.

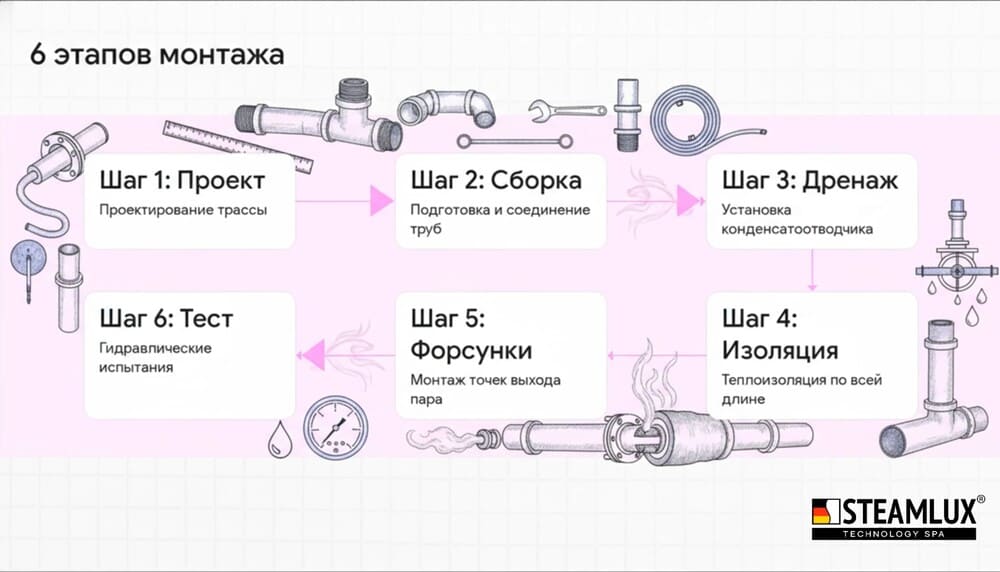

Теперь переходим к самому ответственному этапу. Правильная прокладка паропровода в хамаме, бане или сауне — это 70% успеха всей системы. Даже идеальные трубы можно загубить кривым монтажом.

Шаг 1: Проектирование трассы

Задача: минимизировать длину, количество поворотов и перепадов высот.

Что нужно учесть:

• Парогенератор обычно ставят в техническом помещении (не в самой парной!)
• Паропровод ведут через стену в парную к форсункам
• Избегайте прокладки через неотапливаемые зоны (промерзание зимой)

Типичная ошибка: парогенератор в подвале, а парная на втором этаже. Вертикальный подъём на 5 метров = колоссальные теплопотери + конденсат, который стекает обратно и заливает генератор.

Правильное решение: парогенератор в смежном помещении (предбанник, техническая комната) на одном уровне с парной.

Шаг 2: Выбор точки входа в парную

Форсунка должна располагаться:

• На высоте 20-30 см от пола (пар тяжелее воздуха, поднимается естественным образом)
• В противоположной стороне от дверей (равномерное распределение)
• Не ближе 1 метра от мест сидения (риск ожогов)

Для хамама: делают несколько точек подачи пара по периметру для создания «парового тумана».

Шаг 3: Резка и подготовка труб

Для медной трубы:

1. Резка трубореезом (НЕ болгаркой — заусенцы внутри создают турбулентность)
2. Зачистка внутренней фаски развёрткой
3. Обезжиривание мест пайки ацетоном

Для нержавейки:

1. Резка труборезом для нержавеющей стали
2. Зачистка заусенцев напильником
3. Подготовка к аргонодуговой сварке (TIG)

Для гофрированной нержавейки:

1. Резка ножовкой по металлу
2. Установка обжимных фитингов с уплотнительными кольцами

Шаг 4: Соединение элементов

Медь — пайка высокотемпературным припоем:

• Используйте припой с температурой плавления 600-700°C (обычный «мягкий» припой расплавится от пара!)
• Флюс — специальный для меди (не кислотный)
• Прогрев стыка горелкой до равномерного покраснения
• Подача припоя до полного заполнения зазора

Нержавейка — аргонодуговая сварка (TIG):

• Режим DC (постоянный ток), вольфрамовый электрод
• Защитная атмосфера аргоном (99,99% чистоты)
• Проварка корня шва с подачей присадочного прутка
• Шов должен быть герметичным без пор

Критически важно: любая негерметичность = утечка пара под давлением. Проверяйте каждый стык мыльной пеной после сборки.

Шаг 5: Монтаж дренажа конденсата

Многие об этом забывают — и напрасно. В самой нижней точке паропровода (обычно сразу после парогенератора) нужен конденсатоотводчик.

Два варианта:

1. Термодинамическая ловушка (автоматически сбрасывает конденсат, пар задерживает)
2. Ручной сливной кран (нужно периодически открывать для слива накопившейся воды)

Конденсат сливается либо в канализацию, либо обратно в систему водоподготовки парогенератора (если такая предусмотрена).

Шаг 6: Теплоизоляция паропровода

Обязательный этап, без вариантов. Неизолированный паропровод = потеря 30-40% тепла + риск ожогов при касании.

Лучшие материалы для изоляции:

1. K-Flex или Thermaflex (вспененный каучук)

• Температура до 150°C
• Толщина изоляции 13-19 мм (для трубы 22 мм — изоляция 13 мм)
• Закрытоячеистая структура (не впитывает влагу)
• Монтаж: надевается на трубу, стык проклеивается спецклеем

2. Минеральная вата + фольга

• Бюджетный вариант
• Толщина 30-50 мм
• Сверху обматывается фольгой и крепится проволокой
• Минус: со временем впитывает влагу и теряет свойства

3. PIR-изоляция (пенополиизоцианурат)

• Профессиональное решение для коммерческих объектов
• Температура до 140°C, минимальная теплопроводность
• Дорого, но долговечно (20+ лет)

Лайфхак от мастеров: в местах прохода трубы через стену используйте металлические гильзы (стаканы) с теплоизоляцией внутри. Так вы защитите и трубу, и стену от перегрева.

Шаг 7: Установка форсунок в парной

Форсунка — это не просто отверстие в стене. Правильная форсунка:

• Рассеивает пар под углом 60-90° (не бьёт струёй)
• Выполнена из нержавейки или латуни (не пластик!)
• Имеет демонтируемую конструкцию для чистки

Монтаж:

1. Паропровод подводится к стене изнутри (со стороны парной)
2. Форсунка крепится на резьбовое соединение + термостойкий герметик
3. Декоративная накладка (розетка) закрывает место врезки
4. Проверка: пар должен выходить равномерным «туманом», без свиста

Шаг 8: Гидравлические испытания

Перед запуском обязательно проведите испытания:

1. Подключите паропровод к генератору
2. Запустите систему на 30 минут на минимальной мощности
3. Проверьте все соединения на предмет утечек (мыльная пена покажет даже микропротечки)
4. Запустите на полной мощности — проверьте шум, вибрацию, равномерность подачи пара

Если слышите стук или булькание — в системе скопился конденсат. Проверяйте уклон трубы.

Хамам — это не просто «влажная баня». Здесь свои нюансы, и монтаж паропровода от парогенератора отличается от обычной сауны.

Ключевые отличия хамама:

• Температура: 40-50°C (ниже, чем в сауне)
• Влажность: до 100%
• Подача пара: постоянная, мягкая (не импульсная)
• Ароматерапия: часто добавляются эфирные масла

Почему в хамаме нужна медная труба или нержавейка AISI 316L:

Агрессивная среда: высокая влажность + эфирные масла создают коррозионную атмосферу. Обычная нержавейка AISI 304 начинает ржаветь через 1-2 года.

Медная труба для парогенератора в хамам — проверенное столетиями решение. Медь естественным образом препятствует размножению бактерий (антибактериальный эффект), что критично для влажной среды.

Схема прокладки паропровода в хамаме:

1. Парогенератор → Главный коллектор

Используется труба увеличенного диаметра (28-35 мм), т.к. хамам обычно требует больше пара, чем сауна.

2. Коллектор → Распределительная сеть

От коллектора идут ответвления к 3-6 форсункам по периметру хамама. Диаметр ответвлений — 18-22 мм.

3. Форсунки

Располагаются на высоте 15-20 см от пола, под «лежаками» (мраморными или керамическими лавками). Пар поднимается снизу, создавая эффект «парового тумана».

4. Обратная линия конденсата

В хамаме обязательно делают отдельную линию для сбора конденсата и его возврата в систему. Это экономит воду и энергию.

Таблица расчёта количества форсунок для хамама:

Частые ошибки при монтаже в хамаме:

❌ Использование одной форсунки на всю парную → неравномерное распределение пара, холодные углы

✅ Минимум 2-3 точки подачи для равномерного «тумана»

❌ Отсутствие ароматизатора в системе → приходится капать масла прямо в парогенератор (убивает ТЭНы)

✅ Установите отдельную ёмкость для эфирных масел с дозатором

❌ Прокладка паропровода через холодные зоны → постоянное образование конденсата

✅ Весь путь от генератора до парной — только через тёплые помещения

Это топ косяков, которые я наблюдал в реальных проектах. Каждая ошибка — это либо дорогостоящая переделка, либо постоянные проблемы в эксплуатации.

Ошибка №1: Горизонтальная прокладка без уклона

Последствия: конденсат скапливается в трубе, создаёт воздушные пробки, при включении парогенератора — гидроудары и стук.

Как избежать: уклон 3-5° в сторону парогенератора или в сторону конденсатоотводчика. Проверяйте уровнем на каждом этапе монтажа.

Ошибка №2: Использование фитингов с острыми внутренними углами

Последствия: турбулентность потока → конденсат оседает в местах поворотов → коррозия и засоры.

Как избежать: используйте фитинги с плавными переходами (радиус изгиба не менее 1,5 диаметра трубы). Для меди идеальны паяные отводы с углом 45° вместо 90°.

Ошибка №3: Экономия на изоляции

Последствия: потеря до 40% тепла, ожоги при случайном прикосновении, повышенное образование конденсата.

Как избежать: изоляция на ВСЁМ протяжении паропровода, включая фитинги. Толщина изоляции для трубы 22 мм — минимум 13 мм. Стыки проклеивайте специальным клеем.

Ошибка №4: Отсутствие компенсаторов температурного расширения

Последствия: при нагреве медная труба удлиняется (коэффициент расширения 0,017 мм на 1 метр на 1°C). На трассе 10 метров при нагреве до 100°C это +17 мм. Труба выгибается, рвёт крепления.

Как избежать: на длинных участках (более 5 метров) ставьте П-образные или сильфонные компенсаторы. Альтернатива — гибкая подводка из гофрированной нержавейки на последнем участке перед форсункой.

Ошибка №5: Неправильное расположение форсунок

Последствия: пар бьёт струёй в лицо сидящим, либо не доходит до дальних углов парной.

Как избежать: форсунки на высоте 20-30 см от пола, в «мёртвых зонах» (не напротив лавок). Направление выхода пара — в сторону/вверх, но не горизонтально.

Ошибка №6: Подключение парогенератора через обычный электрический кабель

Это не про паропровод, но критично: парогенератор 9-12 кВт требует отдельной линии от щитка с автоматом на 32-40А и УЗО. Обычная розетка не выдержит такую нагрузку.

Как избежать: доверьте электрику профессионалу. Кабель ВВГнг 3х6 мм² (для 9 кВт) или 3х10 мм² (для 12-18 кВт).

Ошибка №7: Игнорирование инструкции производителя парогенератора

Каждый производитель (Tylo, Harvia, Helo, Steamist) даёт свои рекомендации по диаметру, материалу, максимальной длине паропровода. Не следуете им — теряете гарантию.

Как избежать: перед закупкой материалов ВНИМАТЕЛЬНО читайте техдокументацию. Часто там есть готовые схемы обвязки.

Если вы решили делать монтаж своими руками (или контролировать подрядчика), держите пошаговый контрольный список.

До начала работ:

• Рассчитан диаметр паропровода по мощности парогенератора
• Выбран материал трубы (медь, нержавейка, НЕ полипропилен)
• Закуплены фитинги, изоляция, крепёж
• Проверена комплектация парогенератора (форсунки, датчики, крепления)
• Подготовлено место установки парогенератора (вентиляция, слив, электропитание)

Монтаж:

• Размечена трасса паропровода с учётом уклона 3-5°
• Трубы нарезаны, зачищены, обезжирены
• Соединения выполнены пайкой (медь) или сваркой (нержавейка)
• Установлен конденсатоотводчик в нижней точке
• Смонтированы форсунки в парной (высота 20-30 см от пола)
• Паропровод закреплён клипсами через каждые 80-100 см
• Выполнена теплоизоляция всей трассы (включая фитинги)
• Стыки изоляции проклеены специальным клеем
• Установлены компенсаторы на участках длиной >5 метров

Проверка и запуск:

• Проведены гидравлические испытания (мыльная пена на все стыки)
• Запущен парогенератор на минимальной мощности на 15 минут
• Проверено отсутствие протечек, шума, вибрации
• Запущен на полной мощности — пар выходит равномерно, без рывков
• Проверен сток конденсата (должен стекать обратно, а не скапливаться)
• Замерена температура поверхности трубы (не должна превышать 40-45°C благодаря изоляции)
• Оформлен акт выполненных работ (если делает подрядчик)

1. Можно ли использовать полипропиленовые трубы для парогенератора в бане?

Технически можно, но крайне не рекомендуется. Температура пара на выходе из парогенератора достигает 105-120°C, что близко к пределу термостойкости армированного полипропилена (95-105°C). При постоянной работе на пике мощности труба начинает деформироваться, соединения теряют герметичность. Производители парогенераторов прямо запрещают использование PPR — при поломке вам откажут в гарантии. Лучше доплатите за медь один раз, чем переделывайте всю систему через год.

2. Какой уклон должен быть у паропровода?

Оптимальный уклон — 3-5 градусов в сторону парогенератора (или в сторону конденсатоотводчика, если он установлен). Это примерно 5-8 миллиметров на каждый метр длины. Проверяйте уровнем при монтаже. Если уклон меньше, конденсат будет скапливаться в трубе и создавать гидроудары при включении. Если уклон в обратную сторону — конденсат потечёт в парную через форсунки.

3. Обязательно ли изолировать паропровод?

Да, обязательно. Неизолированный паропровод теряет до 40% тепловой энергии — парогенератор работает вхолостую, счета за электричество растут, а пар в парную приходит недостаточно горячим. Плюс неизолированная труба нагревается до 80-100°C — риск ожогов при случайном прикосновении. Используйте специальную теплоизоляцию для труб (K-Flex, Thermaflex) толщиной минимум 13 мм для диаметра 22 мм.

4. Можно ли вести паропровод через неотапливаемое помещение зимой?

Крайне нежелательно. При прохождении через холодные зоны интенсивно образуется конденсат, который замерзает при минусовых температурах. Это может привести к разрыву трубы или полной закупорке льдом. Если другого пути нет — усиливайте изоляцию вдвое (30-40 мм), используйте греющий кабель, ставьте дополнительный конденсатоотводчик перед входом в холодную зону.

5. Как часто нужно чистить паропровод и форсунки?

Это зависит от жёсткости воды. При использовании обычной водопроводной воды (без фильтрации) — раз в 6-12 месяцев. Если стоит система водоподготовки (умягчитель, обратный осмос) — раз в 1-2 года. Признаки засорения: пар выходит слабо, с перебоями, со свистом; на форсунках видны белые солевые отложения. Чистка — промывка слабым раствором лимонной кислоты (20 грамм на литр воды), прокачка через систему, затем промывка чистой водой.

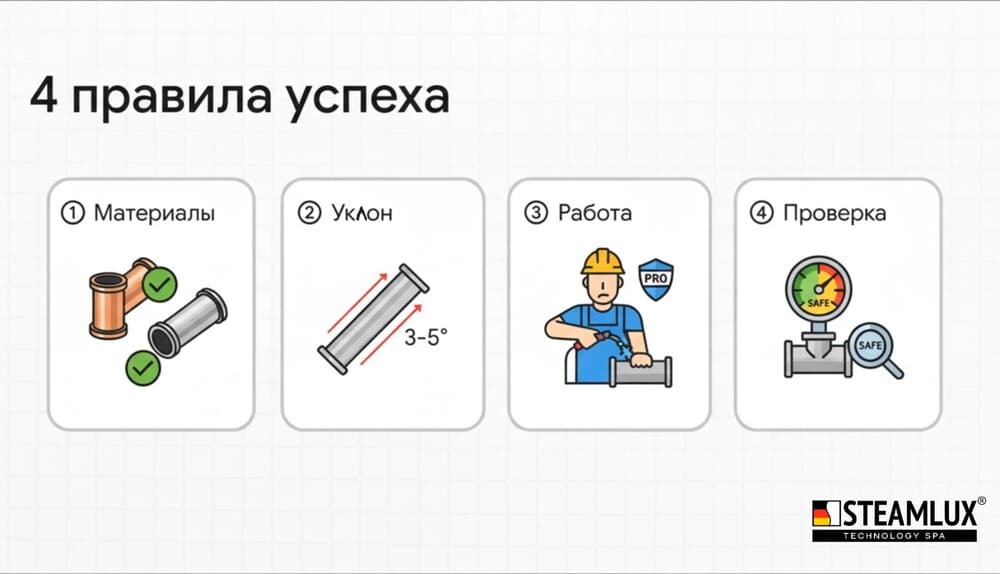

Давайте подведём итог всему, что мы разобрали.

Правило №1: Не экономьте на материалах

Медь или нержавейка AISI 316L — это не «переплата за бренд», а инвестиция в надёжность. Разница в цене с полипропиленом — 8-12 тысяч рублей на домашнюю баню. Переделка кривого монтажа — от 80 000 рублей. Ответ очевиден.

Правило №2: Соблюдайте уклон и правила прокладки

3-5° в сторону парогенератора, обязательная теплоизоляция, отсутствие горизонтальных участков без уклона — это не «рекомендации», а обязательные условия работоспособности системы.

Правило №3: Доверяйте профессионалам сложные операции

Пайку меди или аргонодуговую сварку нержавейки лучше заказать у опытного мастера. Стоимость — 3-5 тысяч рублей за всю работу. Попытка сделать самому без опыта = 80% вероятность протечек и переделки.

Правило №4: Проверяйте, проверяйте, проверяйте

Каждый стык — мыльной пеной, каждый участок — на уклон, всю систему — гидравлическими испытаниями перед запуском. Лучше потратить лишний час на проверку, чем потом вскрывать стены.

Готовы к монтажу?

Сохраните эту статью в закладки — она пригодится на каждом этапе работы. А если остались вопросы — задавайте в комментариях, разберём вашу ситуацию.

И напоследок честный совет: если бюджет совсем ограничен и вы думаете «может, и полипропилен сойдёт» — лучше отложите установку парогенератора на пару месяцев, накопите на нормальные материалы. Пар — это не шутки, здесь давление, температура, влага. Халтура выйдет дороже.
